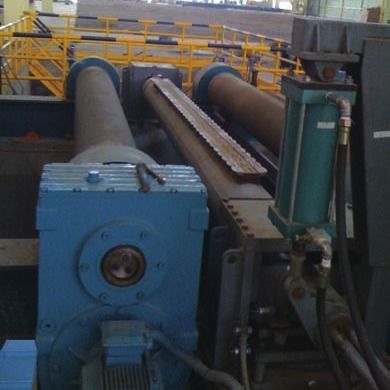

90s बिलेट कंटीन्यूअस कास्टिंग मशीन Ccm डिबगिंग 80mm

सतत कास्टिंग बिलेट डिबगिंग मशीन सतत कास्टिंग मशीन

उत्पाद प्रोफ़ाइल

निरंतर कास्टिंग बिलेट डिबगिंग फ़ंक्शन बिलेट की गड़गड़ाहट को प्रभावी ढंग से और जल्दी से हटा सकता है, तैयार स्टील रोलिंग उत्पादों की सतह की गुणवत्ता पर प्रभाव को रोक सकता है, और स्टील रोलिंग की गुणवत्ता सुनिश्चित कर सकता है।उपकरण चलने की प्रक्रिया में बिलेट की गड़गड़ाहट को दूर करने के लिए गोल खुरचनी का उपयोग करता है, जो गड़गड़ाहट को हटाने की दर में सुधार करने और निरंतर कास्टिंग बिलेट की गुणवत्ता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।

कंटीन्यूअस कास्टिंग बिलेट डिबुरिंग मशीन दो प्रकार की होती है: स्क्रैपर टाइप और हैमर टाइप।

उपकरण मॉडल

तकनीकी संकेतक

बिलेट कास्टिंग के लिए उपयुक्त: हॉट कास्टिंग बिलेट, ऑनलाइन डिबुरिंग
कास्टिंग तापमान: ५०० ~ ९०० ℃
डिबगिंग करते समय, कास्टिंग गति: अधिकतम 20 मीटर / मिनट
कास्ट स्लैब की अवतल वक्रता: अधिकतम 15 मिमी / मी
आगे और पीछे के बिलेट के बीच न्यूनतम दूरी: 3000mm
डिबुरिंग चक्र समय: 40 ~ 90s
डिबगिंग स्क्रैपर का लंबवत स्ट्रोक: अधिकतम 150 मिमी
एयर स्प्रिंग स्ट्रोक: 80mm
छोटा सिलेंडर स्ट्रोक: 70 मिमी
डिबुरिंग बीम रोटेशन कोण: 90°
रोटरी सिलेंडर स्ट्रोक: 320mm
हवा की सफाई: संपीड़ित हवा को साफ करें
वायु स्रोत दबाव: 0.55 ~ 0.7mpa
वायु उत्पादन: 400N एम 3 / मिनट
पानी की गुणवत्ता: औद्योगिक उपयोग के लिए शुद्ध पानी
पानी का दबाव: 0.4 ~ 0.55mpa
प्रवाह दर: 4 एम 3 / एच

उपकरण संरचना

डिबगिंग मशीन मुख्य रूप से फ्रंट लिफ्टिंग सीट, डिबुरिंग बीम, रियर लिफ्टिंग सीट, रोटेटिंग सिलेंडर, इलेक्ट्रिकल सिस्टम और पोजिशन डिटेक्शन स्विच से बनी होती है।
सामने उठाने वाली सीट में शामिल हैं:
भारोत्तोलन ब्रैकेट, तेल कप, असर सीट, वायु वसंत, आदि;एयर स्प्रिंग फुलाती है, असर वाली सीट ऊपर उठती है और डिबगिंग बीम को ऊपर उठने के लिए प्रेरित करती है।अनुसूची 40 मिमी
(2) डिबुरिंग बीम में शामिल हैं:
डिबगिंग शाफ्ट, सिलेंडर, सिलेंडर लिफ्टिंग एयर चैंबर, कूलिंग वॉटर सर्किट, स्क्रैपर ब्लेड
पीछे उठाने वाली सीट में शामिल हैं:
एयर स्प्रिंग फुलाती है, असर वाली सीट ऊपर उठती है और डिबगिंग बीम को ऊपर उठने के लिए प्रेरित करती है।अनुसूची 40 मिमी
घूर्णन सिलेंडर:
खुरचनी के बाद बिलेट गड़गड़ाहट को हटा देता है, सिलेंडर डिबगिंग बीम को 90 डिग्री घुमाने के लिए ड्राइव करता है, और नीचे स्क्रैप की गई गड़गड़ाहट को निचले हॉपर में डंप किया जाता है

खुरचनी प्रकार:
चौकोर खुरचनी, गोल खुरचनी
खुरचनी उठाने का तरीका:
स्वतंत्र सिलेंडर, स्वतंत्र वसंत
मैंविद्युत प्रणाली और स्थिति का पता लगाने स्विच में शामिल हैं:
पीएलसी नियंत्रण इकाई, ऑपरेटिंग टेबल, निकटता स्विच, स्लैब का पता लगाने और वायवीय नियंत्रण कैबिनेट के लिए लेजर काउंटर सेंसर
